Ventilatore elicoidale a pannello con motore

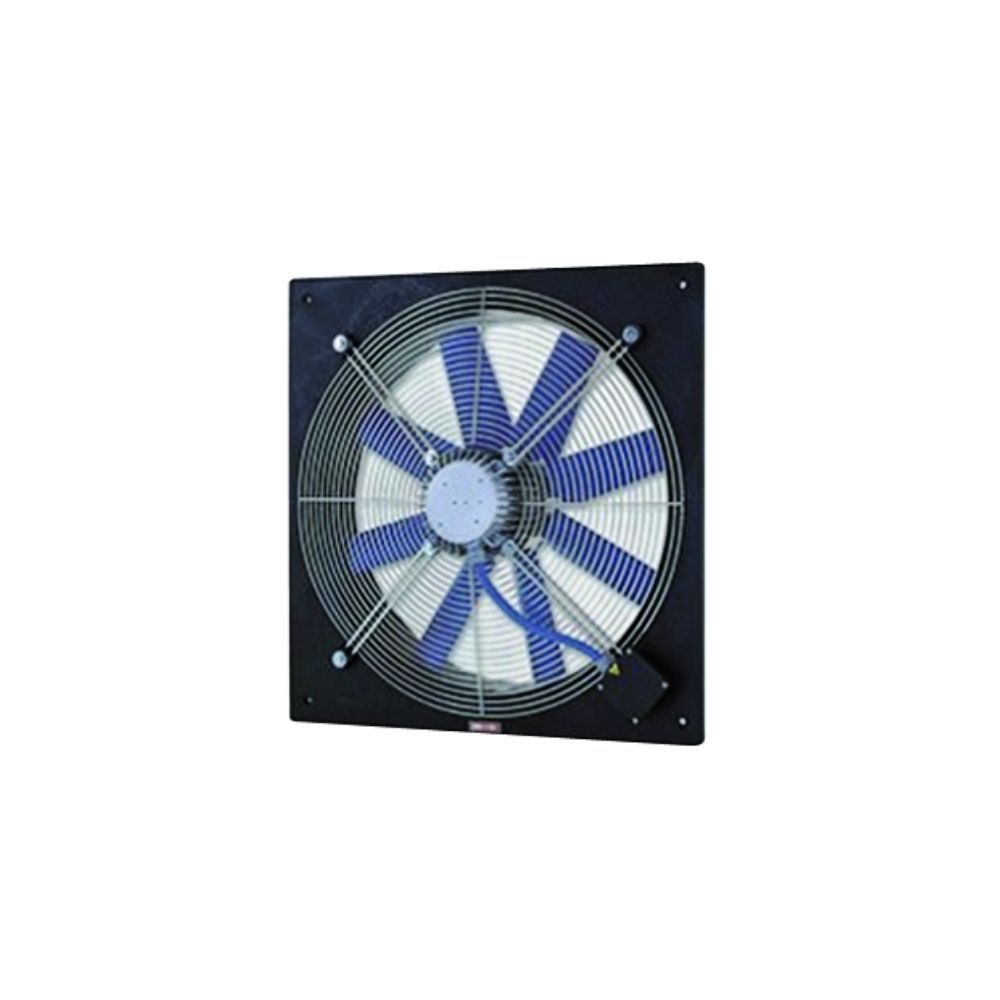

Ventilatore elicoidale a pannello con motore "compatto" Monofase

Ventilatore elicoidale a pannello con motore "compatto" Monofase

Tutti i prezzi si intendono Iva inclusa

A partire da 588,37 €
Ventilatore elicoidale a pannello con motore "compatto" Monofase, varie misure disponibili.
Disponibilita': Disponibile
Solo %1 rimasto/i
ARTICOLO
VES31-VES35- VES40-VES45- VES56-VES63- VES71-1
Punti Fedeltà Guadagna da 59 Punti per questo articolo
Si applica solo ai clienti registrati, può variare una volta effettuato l'accesso.

I ventilatori serie PLATE-S sono ideali quando sono richieste consistenti portate d’aria e pressioni modeste, in applicazioni con fissaggio su parete o pannello. Ad esempio: ventilazione di stabilimenti, parcheggi, allevamenti, o nel raffreddamento di apparecchiature elettriche, frigorifere, ecc.

La serie con motore monofase è costituita da 6 grandezze con diametro girante da 300 a 570 mm.

La serie PLATE-S è caratterizzata dall'estrema compattezza, grazie alla minima sporgenza del motore elettrico e dalla perfetta regolabilità della velocità di rotazione, senza produrre rumorosità (ronzio elettrico) o assorbimenti anomali di corrente. Questo è dovuto ad un motore ad ingombro ridotto, privo di ventilazione propria e progettato per l'esclusivo utilizzo nei ventilatori assiali.

Caratteristiche tecniche:

  • Convogliatore a telaio quadrato con ampio raggio di aspirazione in materiale anticorrosivo o protetto contro gli agenti atmosferici;
  • Rete portamotore ed antinfortunistica lato motore, realizzata a norme UNI EN ISO 12499, in filo d’acciaio e protetta contro gli agenti atmosferici;
  • Girante ad alto rendimento con pale a profilo alare, ad angolo di calettamento variabile, in tecnopolimero e mozzo in fusione d’alluminio;
  • Equilibratura secondo norme UNI ISO 21940-11;
  • Motore elettrico asincrono a corrente alternata monofase con protezione termica, a velocità regolabile, protezione IP 55, isolamento Cl F, servizio S1;
  • Esecuzione 5 (accoppiamento diretto con girante a sbalzo);
  • Aria convogliata: pulita o leggermente polverosa, non abrasiva;
  • Temperatura aria convogliata: -20°C / +50°C;
  • Tensione d’alimentazione: Versione monofase (M) 230V - 1Ph - 50Hz - 4 poli (1400 rpm);
  • Frequenza: 50Hz;
  • Flusso dell'aria da motore a girante: posizione A (FMG).

Misure Specifiche per ogni modello (guardare la galleria immagini per identificare la misura specifica):

Modello Portata (m³/h)

Pm(kW) In max(A)

Lp dB(A)

ØA mm

BxB mm

CxC mm

ØD mm

E mm

F mm

ØG mm

Kg
314M 2.300

0,09

0,8

52 310 390 350 10 110 170 365 7
354M

3.500

0,09

0,8

57 360 440 400 10 110 170 410 7
404M

6.000

0,18

1,7

62 410 500 450 10 110 170 465 9
454M

7.000

0,25

2,2

66 460 560 510 10 110 175 510 10
504M

8.500

0,25

2,3

69 510 650 580 10 110 175 570 12
564M

11.500

0,55

3,8 72 570 700 630 10 110 210 630  18
